Segment RINGX, KURZ, 3 Stück
RINGX-SEG-3xOR
Nachbrennersystem mit variabler Größe!

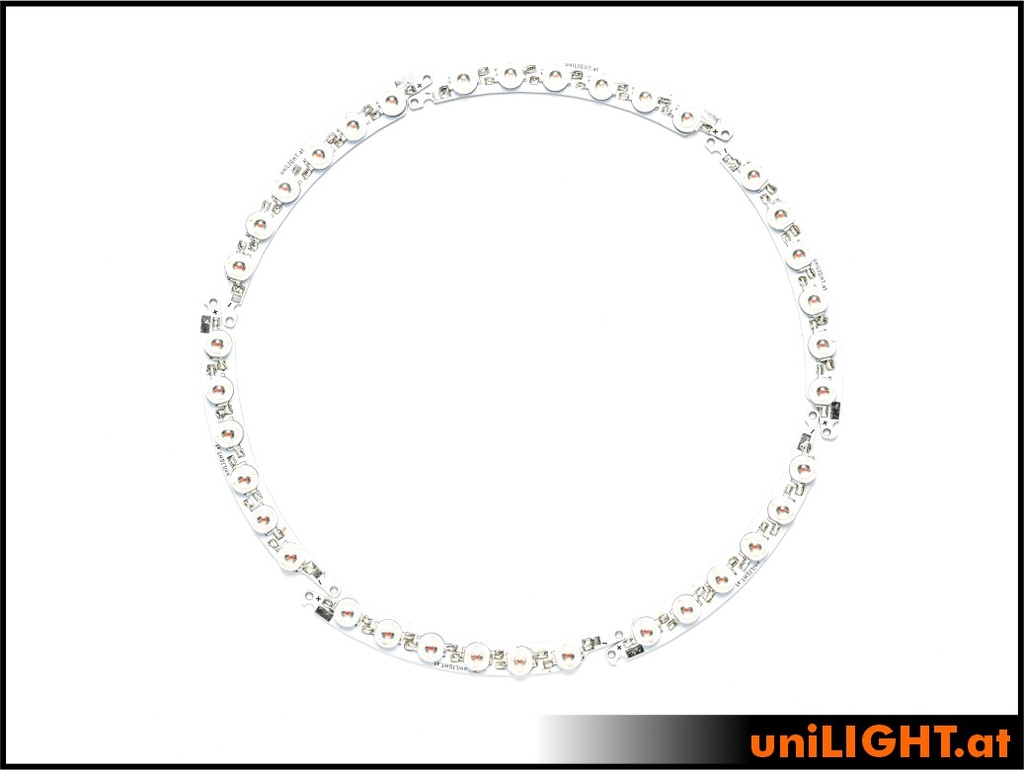

Durch den Segmentaufbau können mit diesem System die verschiedensten Durchmesser, besonders natürlich für große Systeme, realisiert werden. Jedes Segment bildet dabei einen Teilkreis und kann unterschiedlich aufgebaut werden.
Die Abmessungen sind daher weitesgehten variabel, je nach nach Anzahl der Segment und können auch zweireihig realisiert werden. Sie finden HIER eine Vorlage mit einigen Möglichkeiten.
Als Orientierung sind beispielsweise diese Dimensionen möglich:
INLINE, in einer Reihe:
130-140mm mit 5 Segmenten
160-170mm mit 6 Segmenten
190-200mm mit 7 Segmenten
210-220mm mit 8 Segmenten
240mm mit 9 Segmenten
260mm mit 10 Sgementen
INTERLACED, leicht ineinander verschachtelt:
180-190mm mit 8 Segmenten
200-210mm mit 9 Segmenten
220-240mm mit 10 Segmenten
240-260mm mit 11 Segmenten
270-290mm mit 12 Segmenten
290-310mm mit 13 Segmenten
Leistung: 6 Emitter mit je 70 Lumen
Spannung: 2S/8V
Strom: ca. .0.9 Ampere pro Segment
Abstrahlwinkel: ~100°
Kabellänge: 0.5m PTFE Kabel
2 Stück RINGX Segment mit 0,5 m Anschlusskabel fertig konfektioniert für 2S LiPo Betrieb
Farbe: Orange |
Betriebsspannung: 2S/8V |
Kabellänge: 0.5m PTFE 0,14mm² |
Bauform: Rund |
Funktion: Nachbrenner |
Interne Referenz:
RINGX-SEG-3xOR

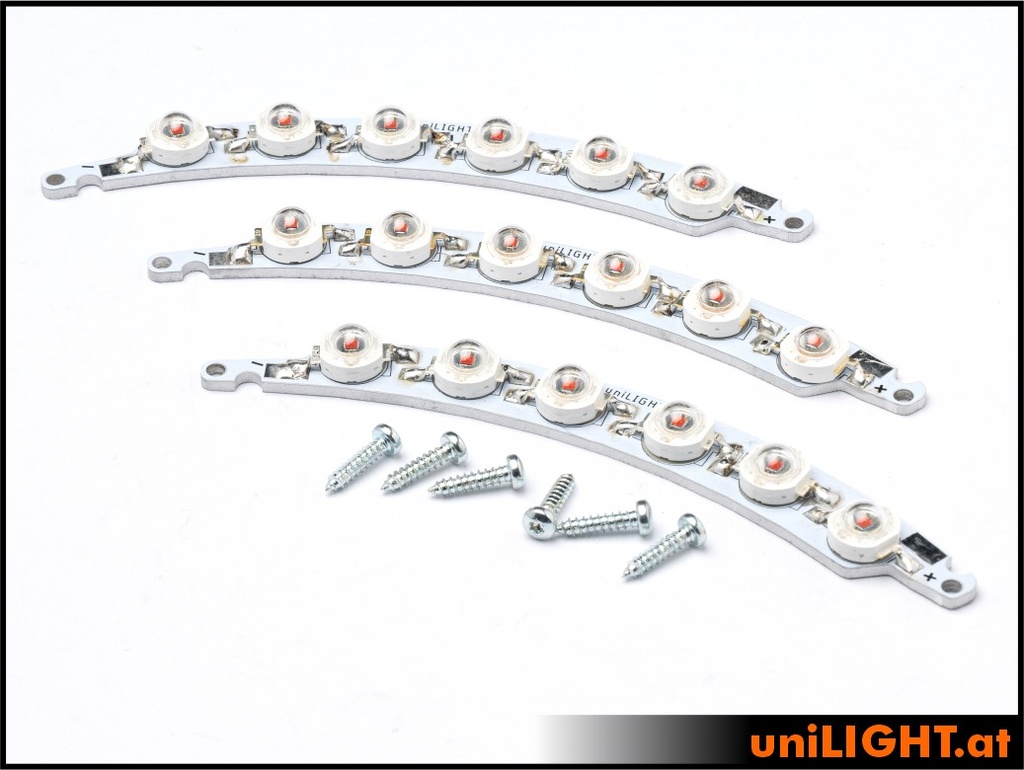

Die Segmente werden jeweils mit zwei Schrauben auf einem Träger befestigt, die Ausrichtung und Aufteilung muss aber am jeweiligen Modell erfolgen und benötigen daher einen geeigneten Endspant.
Bitte beachten Sie, dass Hochleistungs-LEDs sehr warm werden können, bis zu 70°C ist ganz normal. Diese Leuchten mit Kühlkörpermontage sind für den Dauerbetrieb geeignet wenn Luftkonvektion möglich ist. Prüfen Sie nach dem Einbau die Betriebstemperaturen. Wir können keine Gewährleistung wegen Überhitzung übernehmen.
Achtung: Die LED Leuchten sind extrem hell! Niemals direkt in eine LED hinein sehen!
