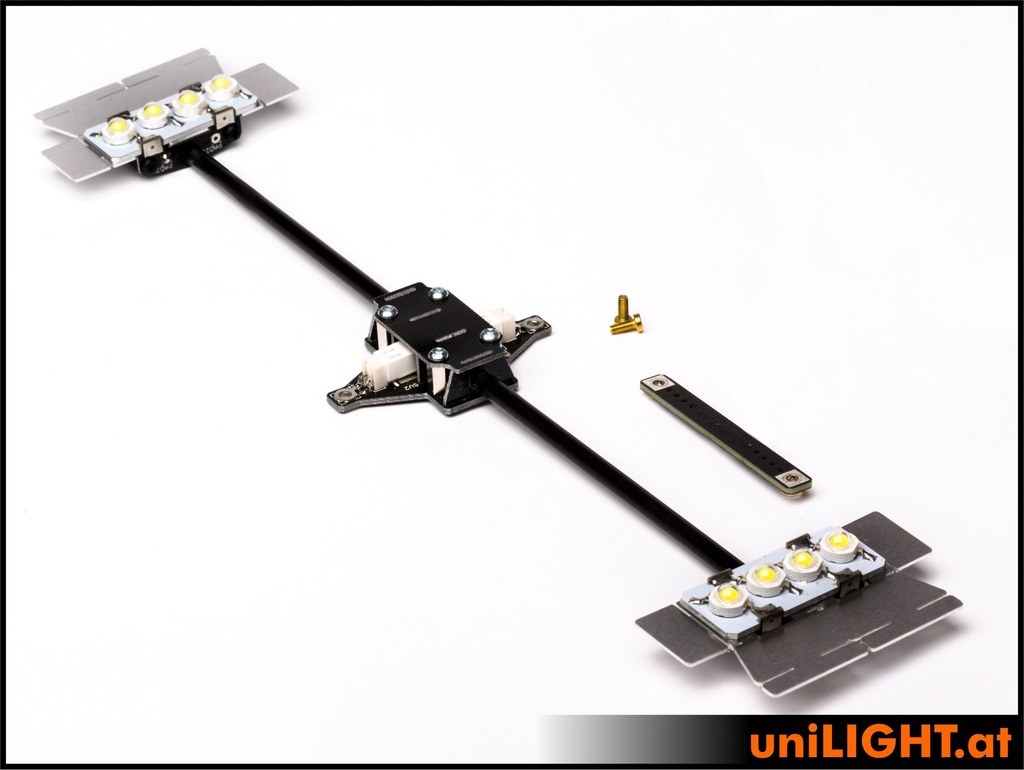

LARGE Wing-Blade, bis 2.5m
NIGHT-L-WING
uniLIGHT Night-Blades
- Kompakte Abmessung bei maximaler Leistung
- Geringste Auswirkung auf das Flugverhalten
- Neuartige kabel- und steckerlose Montage
- Optimierte, einstellbare Kühl-Reflektor
- Reduzierte Selbstblendung
- 5 Größen für alle Mäßstäbe
- speziell für Flügel und symmetrisch für das Leitwerk
- Asymmetrisches Design für höchst Robustheit
- Sicherheitshalter mit Positionslicht verfügbar
- große Systeme als Kabel- und autonome Akkuversion

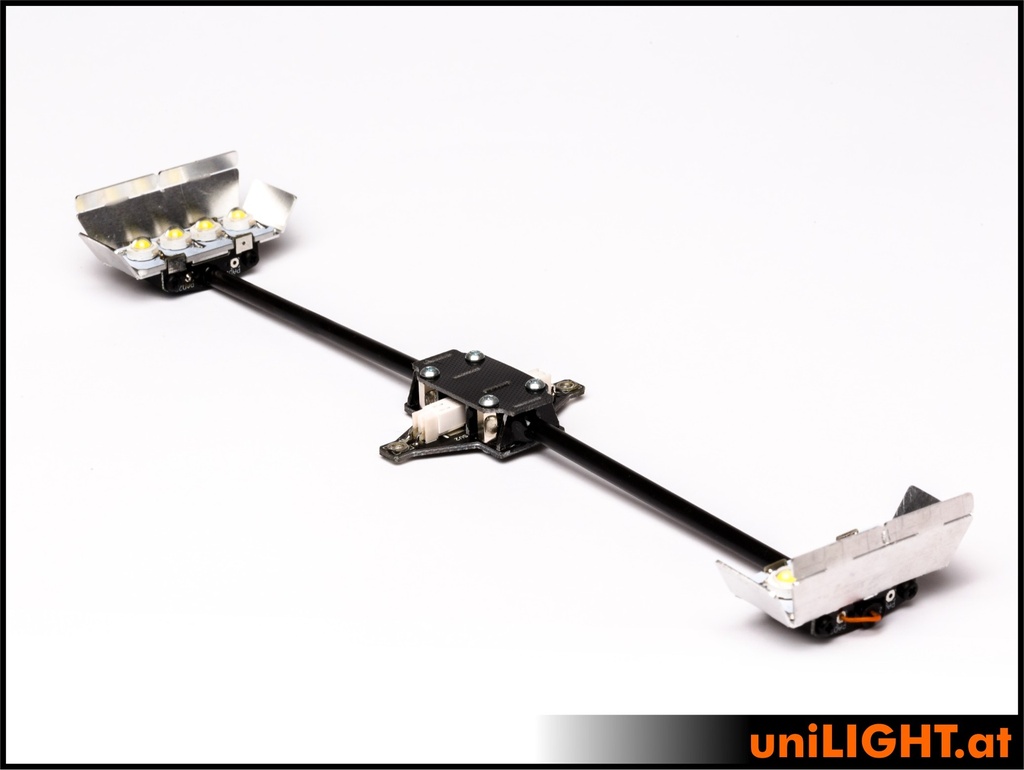

Mit unseren Nachtflug-Blades ist eine einfache, indirekte Beleuchtung von fast allen größeren Modellen bis zu 2.5m Meter Spannweite möglich. Die zarte, aber sehr robuste CFK Rohr Konstruktion bringt enorme Lichtleistung bei geringem Gewicht ohne die Flugeigenschaften zu beeinflussen.
Im Auslieferungszustand sind die Rohre und Platten nur vormontiert und können am Modell noch gekürzt und ausgerichtet werden. Damit ist eine optimale Ausleuchtung erreichbar. Erst dann werden die Arme mit einigen Tropfen Epoxy endgültig fixiert. Auch eine unsymmetrische Montage ist möglich (kurzer Arm in Bodennähe).
Aufbau: GFK/Aluminium Gemischtbauweise, 5mm CFK Rohr, vormontiert
Elektrisch: 8V, 2A
Lichtstärke: ~1200 Lumen WEISS
Gesamtabmessung: 260x57mm
Gewicht: 44g (ohne Kabel)
Ideal an fast allen größeren Modellen bis zu 2.5 Meter Spannweite

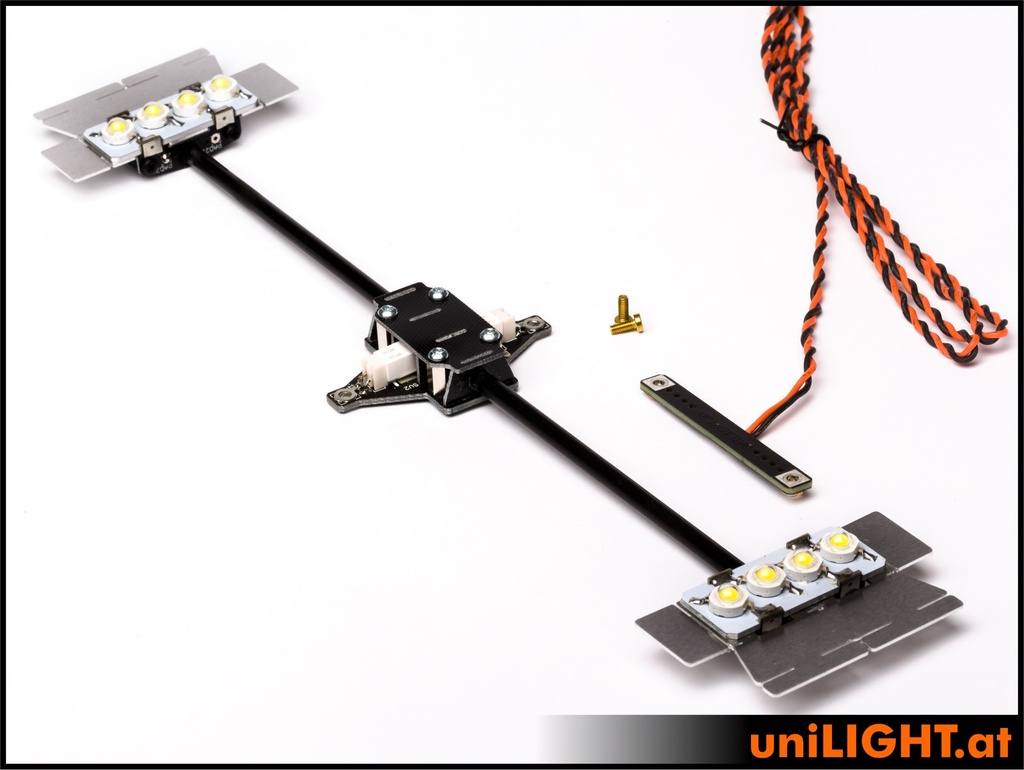

mit Montageplatte zum kabellosen Anschluss, 1m Anschlusskabel, fertig konfektioniert für Direktbetrieb an 2S LiPo und an jeder uniLIGHT Lichtsteuerung
| Farbe: Weiss |
| Betriebsspannung: 2S/8V |
| Funktion: Nachtflug |
| Kabellänge: 1m Silikon 0.25mm² |
Interne Referenz:
NIGHT-L-WING
Zuerst wird die beiligende, kleine Kontaktplatte fest in den Randbogen der Flügel, Seiten oder auch am Höhenruder eingeklebt, am besten mit gutem Epoxy und optionalen Verstiftungen. Achten Sie darauf, dass die Schrift auf den Kontaktplatten lesbar damit die die Polarität korrekt ist. Bei der Draufsicht ist Rechts immer Plus.
Das Anschlusskabel wird innerhalb der Fläche zentral zum Rumpf geführt. Alle Night-Blades können einfach parallel an einem 2S LiPo Akku, oder auch an jeder uniLIGHT Lichtsteuerung betrieben werden. Achten Sie dabei auf die zulässige Strombelastung und ausreichend Akkukapazität, eine Abschaltung bei Tiefentladung könnte Nachts fatal sein!
Zur Inbetriebnahme wird das Night-Blade einfach mit den zwei Schrauben auf die Montageplatte gesetzt und fest gezogen, die elektrische Kontaktierung erfolg damit automatisch. Achten Sie darauf, dass die Beschriftungen immer lesbar orientiert sind.

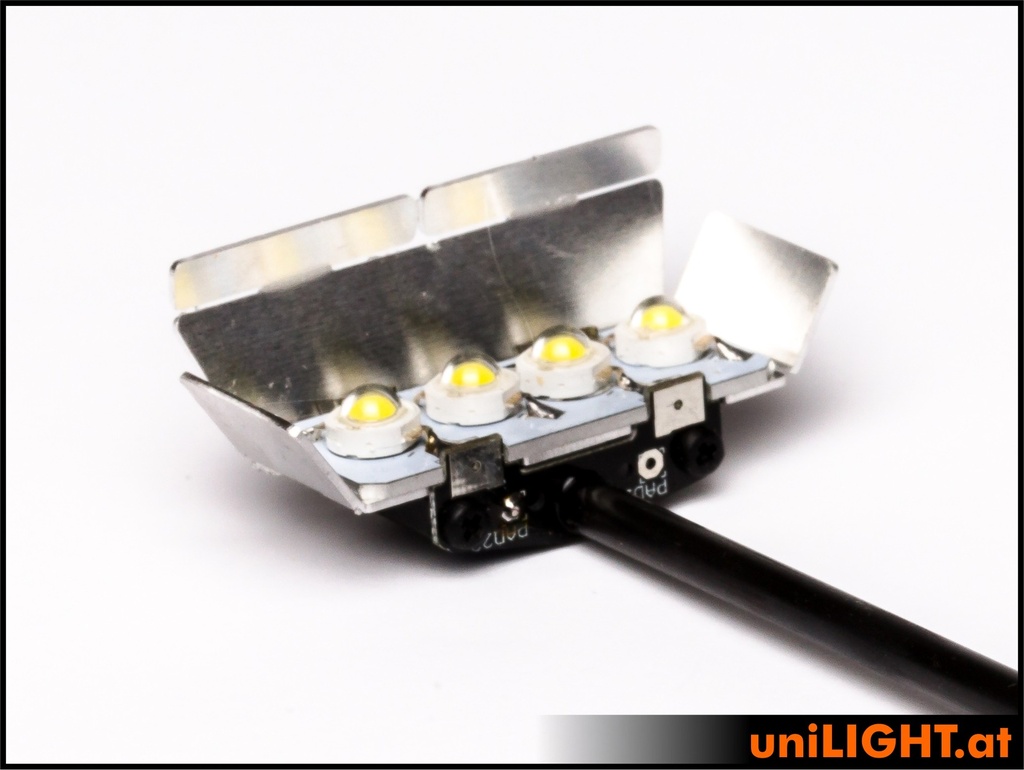

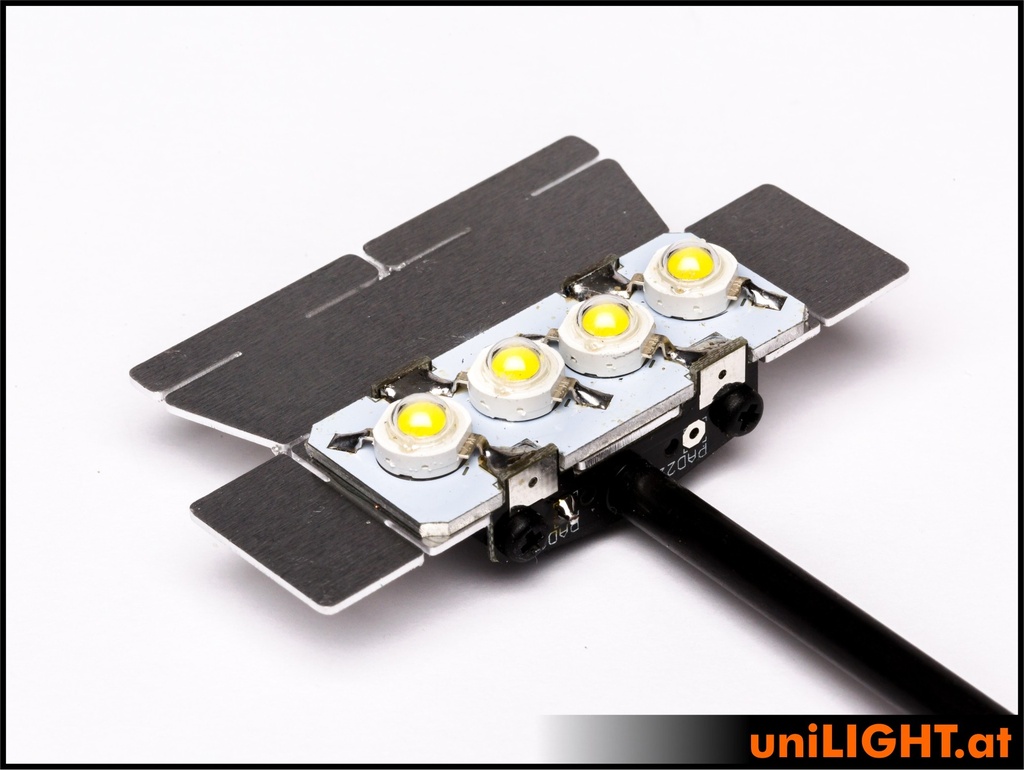

Die Reflektorflächen werden einmalig so gebogen, dass der größt möglichte Teil der Lichtemission auf das Modell gelenkt wird.
ACHTUNG: die Reflektorflächen verhärten sich und können nur wenige male gebogen werden. Fixieren Sie die verklebte Fläche bevor Sie die Flächen mit der Hand oder einen kleine Zangen ausrichten um ein Aufbrechen der Klebestelle zu verhindern.
Nach dem Flug können die Night-Blades einfach abgeschraubt und leicht transportiert werden. Es bleibt keine Spur des Nachtflugsystems zurück.
Prüfen Sie nach dem Einbau die Betriebstemperaturen. Wir können keine Gewährleistung wegen Überhitzung übernehmen.
Achtung: Die LED Leuchten sind extrem hell! Niemals direkt in eine LED hinein sehen!
