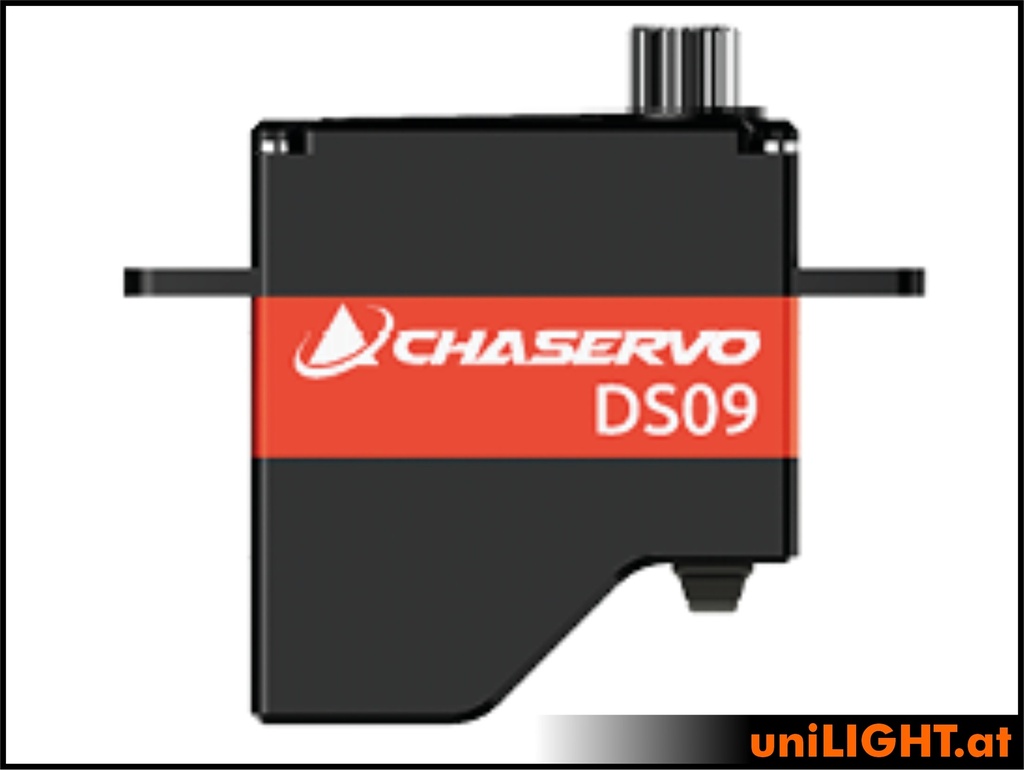

CHASERVO DS09 9mm HV Servo 3,3-9,0V Stahlgetriebe
CHA-DS09
Allround-Servo für 3.3V – 9.0V
Das Chaservo DS09 präsentiert sich als erstklassiges 9mm Digital-Servo, ausgestattet mit Doppel-Kugellager und einem widerstandsfähigen Metallgetriebe.
Dieses kraftvolle und präzise DS-Servo ist für sämtliche Modellbauanwendungen geeignet, insbesondere für äußerst schmale Bereiche wie kleine Segelmodelle und HLGs.
Der umfangreiche Spannungsbereich von 4,8V bis 8,4V macht das programmierbare Chaservo DS09 zu einem zuverlässigen, vielseitigen Allround-Servo mit beeindruckenden Leistungsmerkmalen. Schon im Niedrigspannungsbereich von 4,8V erbringt das DS09 ein Stalling Torque von 6kg bei lediglich 0,16s Stellzeit. Das aluminiumverstärkte, hochfeste Technopolymergehäuse gewährleistet eine langanhaltende und verlässliche Vibrationsdämpfung.
Servo Data:
- Rated voltage: 7.4 V
- Voltage range: DC 3.3 V – 9.0 V
- Standard angle: ±50° = 100°
- Operating frequency: 1520 µs / 333 Hz
- Operating temperature: –10°C … +65°C
- Housing material: Aluminium-reinforced high-strength technopolymer
- Motor type: Coreless DC
- Gear material: Hardened steel
- Positionssensoren: Potentiometer
- Programmable: Yes
- Bearings: Dual ball bearings
- Dimensions: 23.5 mm × 9 mm × 27.5 mm
- Weight: 13.6 g
- Spline: 25T
Kugellager (BB): ••
Getriebe-Art: Stahl
Servo-Art: Digital HV
Verzahnung: 25T/5,00mm
Betriebspannung (V) HV: 3,3 - 9,0
Stellkraft kg/cm (4,8V) HV: 6
Stellzeit sec./60° (4,8V) HV: 0,16
Stellkraft kg/cm (7,4V) HV: 8
Stellzeit sec./60° (7,4V) HV: 0,11
Stellkraft kg/cm (8,4V) HV: 9
Stellzeit sec./60° (8,4V) HV: 0,10
Länge (mm): 23,5
Breite (mm): 9
Höhe (mm): 27,5
Gewicht (g): 13,6
Ideale Budget-Lösung für äußerst schmale Bereiche wie kleine Segelmodelle und HLGs.
| Blockiermoment (8.4V): 9kg.cm |
| Blockiermoment (7.4V): 8kg.cm |
| Blockiermoment (4.8V): 6kg.cm |
| Geschwindigkeit (8.4V): 0.10sec/60° |
| Geschwindigkeit (7.4V): 0.11sec/60° |
| Geschwindigkeit (4.8V): 0.16sec/60° |
| Klasse: 9mm Micro |
| Gewicht: 13.6g |
| Getriebe: Stahl |
| Gehäuse: Hochfestes Technopolymer |
| Kugellager: 2BB |
| Motor: Coreless |
| Softstart: Ja |
| Programmierbar: Ja |
| Achse: 25T/Mini |
| Breite: 9mm |
| Länge: 23.5mm |
| Höhe: 27.5mm |
Interne Referenz:
CHA-DS09
