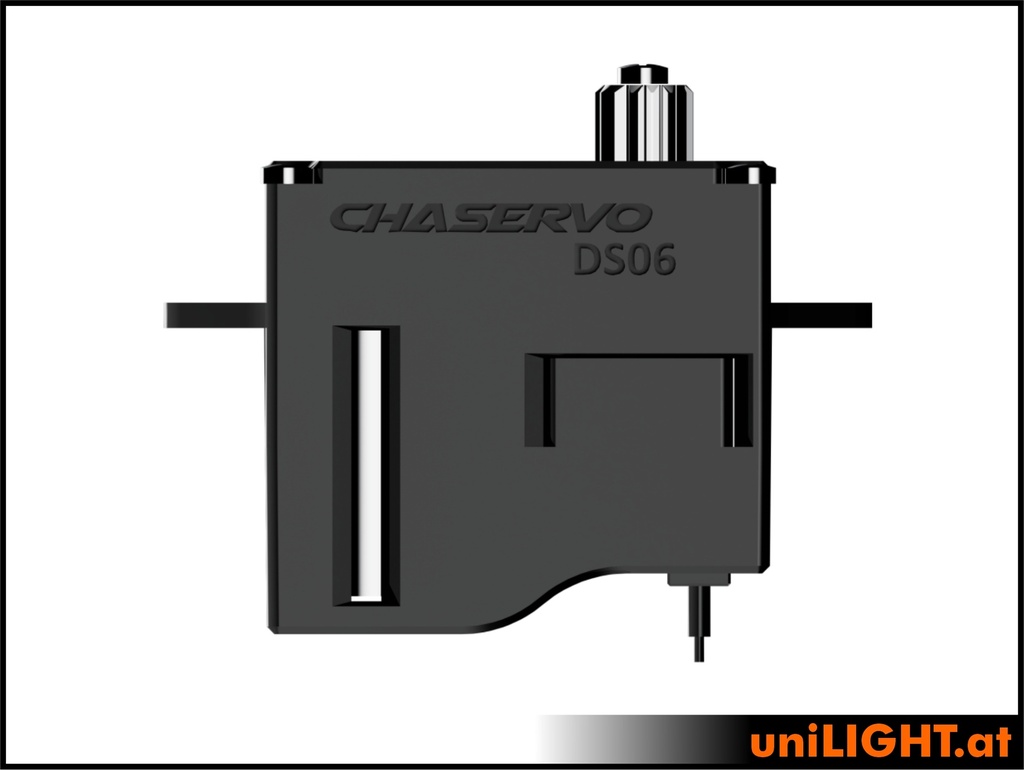

CHASERVO DS06 15T 7,4mm Digital Servo für F3K, F5K U.Ä.
CHA-DS06
Kompakt. Leicht. Universell. Micro Sub. Maximale performance.
Das DS06 kommt mit tonnenweisen Features und einem Wettkampfgewicht von 6g. Leistungsstarkes 7,4 mm Digitalservo mit Metallgetriebe, doppelt kugelgelagert. Vollständig programmierbar mit Softstartfunktion. Entwickelt mit Weltklasse-Piloten ist dieses 6g-Servo so konzipiert, dass es in jeder Hinsicht maximale Leistung liefert.
Ausgestattet mit einem hochwertigen Hollow Cup DC Motor und verpackt in einer ultra-leichten, ultra-festen Technopolymer Verkleidung liefert dieses Metallgetriebe Digitalservo Championship Performance. Ohne Kompromisse.
Der drehmomentfreudige Hollow Cup Motor liefert nicht nur schnelle Ansprechleistungen. Dank der Coreless Bauart reduzieren sich motorbedingte Vibrationen auf ein absolutes Minimum was insbesondere der Stellgenauigkeit und -festigkeit entgegenkommt.
In Kombination mit dem doppelt kugelgelagerten Metallgetriebe entsteht ein absolut verlässliches Servo, dass jedem Wettbewerb gewachsen ist.
Servo Daten:
- Nennspannung: DC 6.0V
- Spannungsbereich: DC 3.5V – 8.4V
- Standard-Winkel: ±60° = 120°
- Betriebsfrequenz: 1520µs/20KHz
- Betriebstemperatur: -10°C – +65°C
- Gehäuse-Material: Hochfestes Technopolymer
- Motor Typ: Hollow Cup DC Motor
- Getriebe Material: Gehärteter Stahl
- Positionssensoren: Potentiometer
- Programmierbar: Nein
- Kugellager: Doppelkugellager
Steuersignal / PWM-Schnittstelle
Signalspannungspegel: Hoch: min. 3,3V, max. 5.0V / Niedrig: min. 0,0V, max. 1.5V
Impulsbereich: 900µs-2100µs
Impuls-Winkel bei -60°/0°/+60°: 1000µs/1500µs/2000µs
Elektrische Anschlüsse
1 Orange PWM PWM-Steuersignal
2 Rot DC+ Versorgungsspannung
3 Braun DC- Versorgungsmasse, Signalmass
Kugellager (BB): ••
Getriebe-Art: Stahl
Servo-Art: Digital HV
Verzahnung: 15Z/4,00mm
Betriebspannung (V) HV: 3,5 - 8,4
Stellkraft kg/cm (3.5V) HV: 0,8
Stellzeit sec./60° (3.5V) HV: 0,12
Stellkraft kg/cm (6.0V) HV: 1,5
Stellzeit sec./60° (6.0V) HV: 0,07
Stellkraft kg/cm (8.4V) HV: 1,8
Stellzeit sec./60° (8.4V) HV: 0,055
Breite (mm): 7,4
Länge (mm): 20
Höhe (mm): 18,7
Gewicht (g): 6,2
Ideale Budget-Lösung für Modellflugzeuge, Drohnen oder andere kleine Anwendungen
| Blockiermoment (8.4V): 1.8kg.cm |
| Blockiermoment (6V): 1.5kg.cm |
| Blockiermoment (3.5V): 0.8kg.cm |
| Geschwindigkeit (8.4V): 0.07sec/60° |
| Geschwindigkeit (6V): 0.08s/60° |
| Geschwindigkeit(3.5V): 0.12sec/60° |
| Klasse: 7mm Micro |
| Gewicht: 6.2g |
| Getriebe: Stahl |
| Gehäuse: Kunststoff |
| Kugellager: 2BB |
| Motor: Coreless |
| Softstart: Ja |
| Programmierbar: Nein |
| Achse: 15T/4mm |
| Breite: 7.4mm |
| Länge: 20mm |
| Höhe: 18.7mm |
