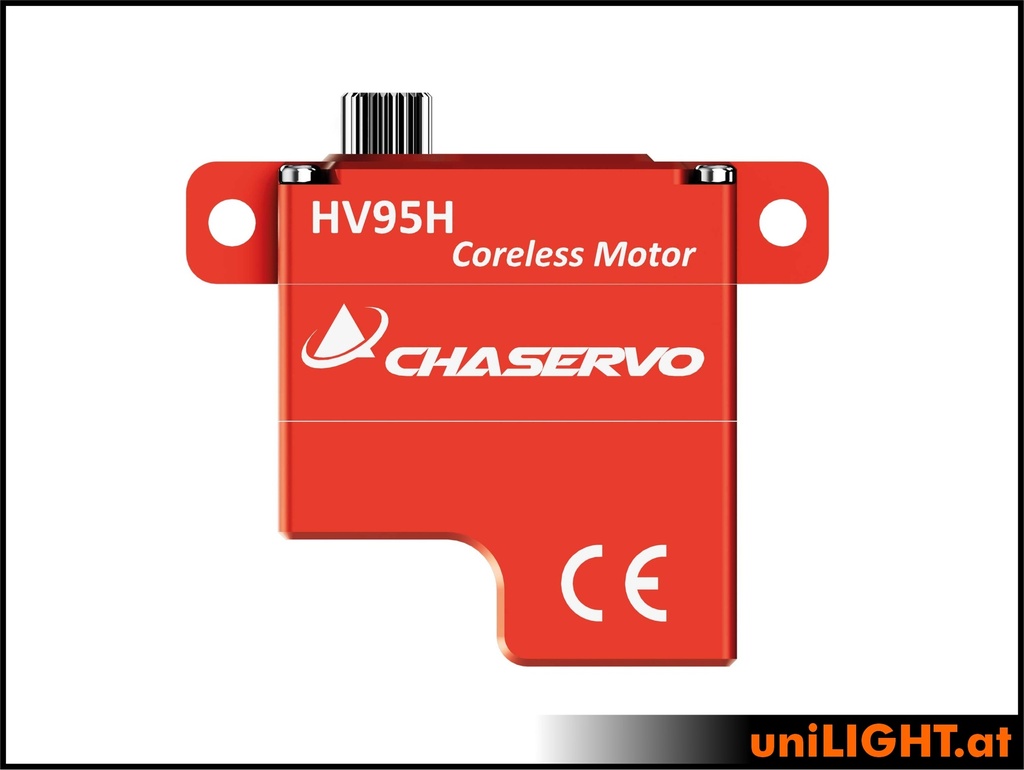

CHASERVO HV95(H) 9,5mm HV 11.5kg Servo Coreless liegende Montage
CHA-HV95H
Das robuste Aluminium Gehäuse und die doppelte Kugellagerung machen die HV95 – Series besonders langlebig und widerstandsfähig. Der große Spannungsbereich von 4.8 – 8.4V, in Verbindung mit den für die HV – Series typischen Leistungsmerkmalen, machen sie zur perfekten Wahl für den Einsatz in anspruchsvollen Umgebungen.
Die HV95 – Series Servos sind die perfekte Wahl für alle, die auf der Suche nach einem zuverlässigen und vielseitigen Flächenservo sind. Mit einem Gewicht von nur 20g und einer kompakten Bauform (9.5 mm Tiefe) sind sie für eine Vielzahl an Anwendungen geeignet.
Servo Daten:
- Nennspannung: 7.4V
- Spannungsbereich: DC 6V – 8.4V
- Standard-Winkel: ±50° = 100°
- Betriebsfrequenz: 1520?s/333Hz
- Betriebstemperatur: -20°C … +65°C
- Gehäuse-Material: Aluminiumlegierung
- Motor-Typ: Coreless DC
- Getriebe Material: Gehärteter Stahl
- Positionssensoren: Potentiometer
- Programmierbar: JA
- Kugellager: Doppelkugellager
- Abmessungen: 30mm x 9.5mm x 33.5mm
- Gewicht: 20g
- Verzahnung: 25T
Ball bearings (BB): ••
Gear type: Metal
Servo type: Digital HV
Spline: 25T / 6.00 mm
Operating voltage (V) HV: 4.8– 8.4
Torque kg·cm (6 V) HV: 8.5
Speed sec/60° (6 V) HV: 0.17
Torque kg·cm (7.4 V) HV: 10.5
Speed sec/60° (7.4 V) HV: 0.15
Torque kg·cm (8.4 V) HV: 11.5
Speed sec/60° (8.4 V) HV: 0.12
Width (mm): 9,5
Length (mm): 30
Height (mm): 33,5
Weight (g): 20g
Der Einsatzbereich reicht vom Segelflugmodell, Motormodell bis hin zum High-Performance Jet.
| Stall Torque (8.4V): 11.5kg.cm |
| Stall Torque (7.4V): 10.5kg.cm |
| Stall Torque (6V): 8.5kg.cm |
| Blockiermoment (4.8V): 6.5kg.cm |
| Speed (8.4V): 0.12sec/60° |
| Speed (7.4V): 0.15s/60° |
| Speed (6V): 0.17sec/60° |
| Geschwindigkeit (4.8V): 0.21sec/60° |
| Family: 9mm Flächenservos |
| Weight: 20g |
| Gear: Steel |
| Body: Aluminum |
| Ball Bearings: 2BB |
| Motor: Coreless |
| Softstart: Yes |
| Programmable: Yes |
| Axis: 25T/Mini |
| Width: 9.5mm |
| Length: 30mm |
| Height: 33.5mm |
Internal Reference:
CHA-HV95H
