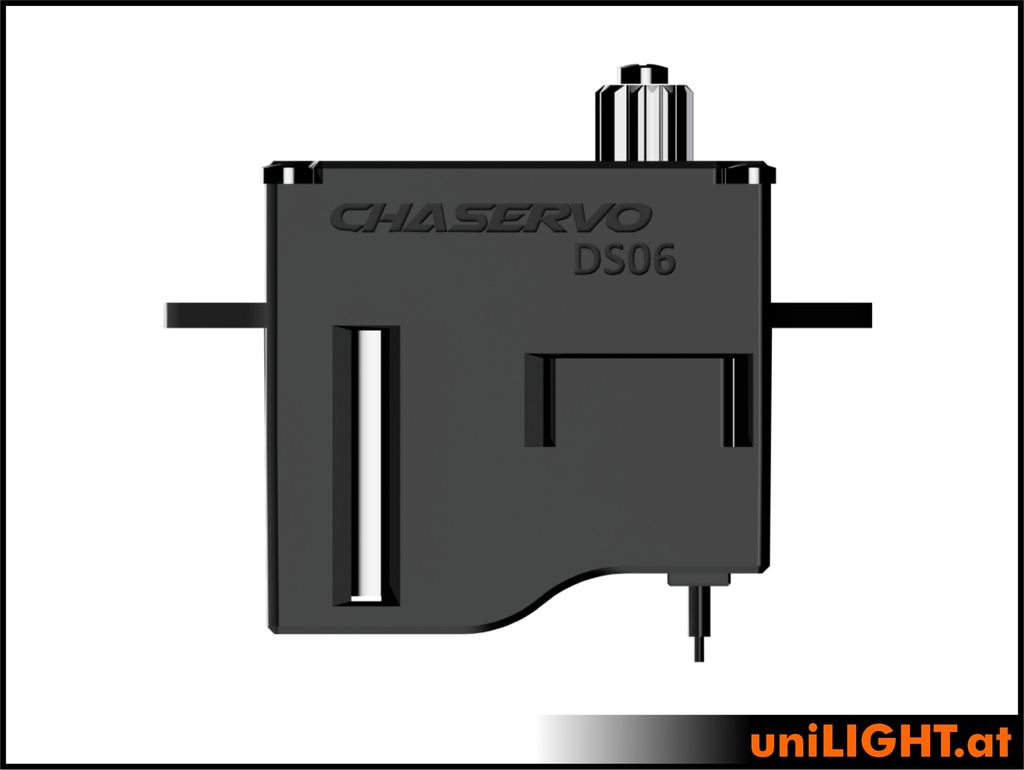

CHASERVO DS06 15T 7,4mm Digital Servo for F3K, F5K etc.
CHA-DS06

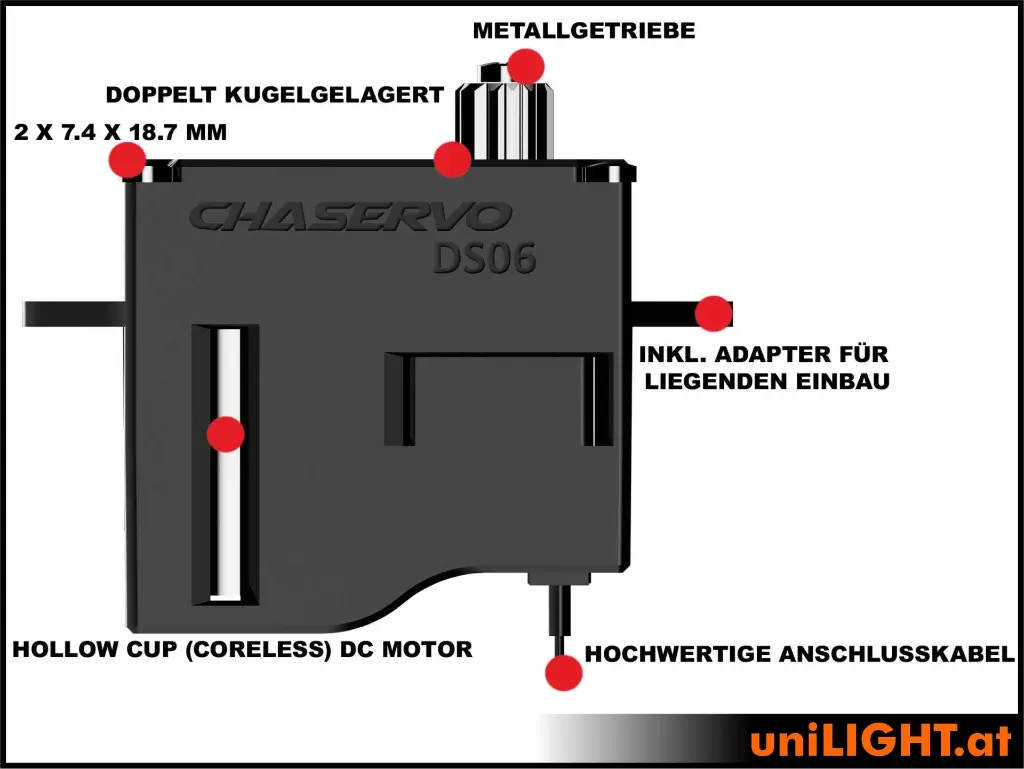

THE DS06 it tonnenweisen Features und einem Wettkampfgewicht von 6g. Leistungsstarkes 7,4 mm Digitalservo mit Metallgetriebe, doppelt kugelgelagert. Vollständig programmierbar mit Softstartfunktion. Entwickelt mit Weltklasse-Piloten ist dieses 6g-Servo so konzipiert, dass es in jeder Hinsicht maximale Leistung liefert.
Ausgestattet mit einem hochwertigen Hollow Cup DC Motor und verpackt in einer ultra-leichten, ultra-festen Technopolymer Verkleidung liefert dieses Metallgetriebe Digitalservo Championship Performance. Ohne Kompromisse.
Der drehmomentfreudige Hollow Cup Motor liefert nicht nur schnelle Ansprechleistungen. Dank der Coreless Bauart reduzieren sich motorbedingte Vibrationen auf ein absolutes Minimum was insbesondere der Stellgenauigkeit und -festigkeit entgegenkommt.
In Kombination mit dem doppelt kugelgelagerten Metallgetriebe entsteht ein absolut verlässliches Servo, dass jedem Wettbewerb gewachsen ist.
Servo Daten:
- Nennspannung: DC 6.0V
- Spannungsbereich: DC 3.5V – 8.4V
- Standard-Winkel: ±60° = 120°
- Betriebsfrequenz: 1520µs/20KHz
- Betriebstemperatur: -10°C – +65°C
- Gehäuse-Material: Hochfestes Technopolymer
- Motor Typ: Hollow Cup DC Motor
- Getriebe Material: Gehärteter Stahl
- Positionssensoren: Potentiometer
- Programmierbar: Nein
- Kugellager: Doppelkugellager
Control signal / PWM-Interface
Signal voltage level: High: min. 3,3V, max. 5.0V / Low: min. 0,0V, max. 1.5V
Pulste range: 900µs-2100µs
Pulse width at -60°/0°/+60°: 1000µs/1500µs/2000µs
Electrical connections:
1 Orange PWM PWM - control signal
2 Red DC+ - supply voltage
3 Brown DC– – Ground (power and signal ground)
Ball bearings (BB): ••
Gear type: Steel
Servo type: Digital HV
Spline: 15T / 4.00 mm
Operating voltage (V) HV: 3.5 – 8.4
Torque kg·cm (3.5V) HV: 0.8
Speed sec/60° (3.5V) HV: 0.12
Torque kg·cm (6.0V) HV: 1.5
Speed sec/60° (6.0V) HV: 0.07
Torque kg·cm (8.4V) HV: 1.8
Speed sec/60° (8.4V) HV: 0.055

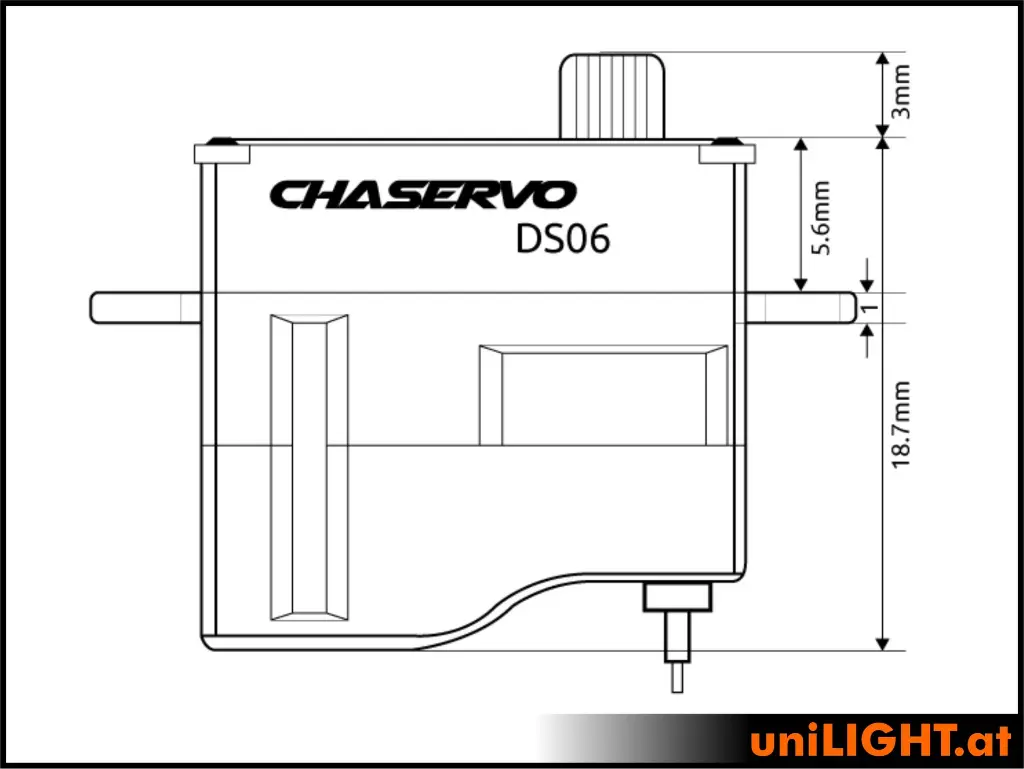

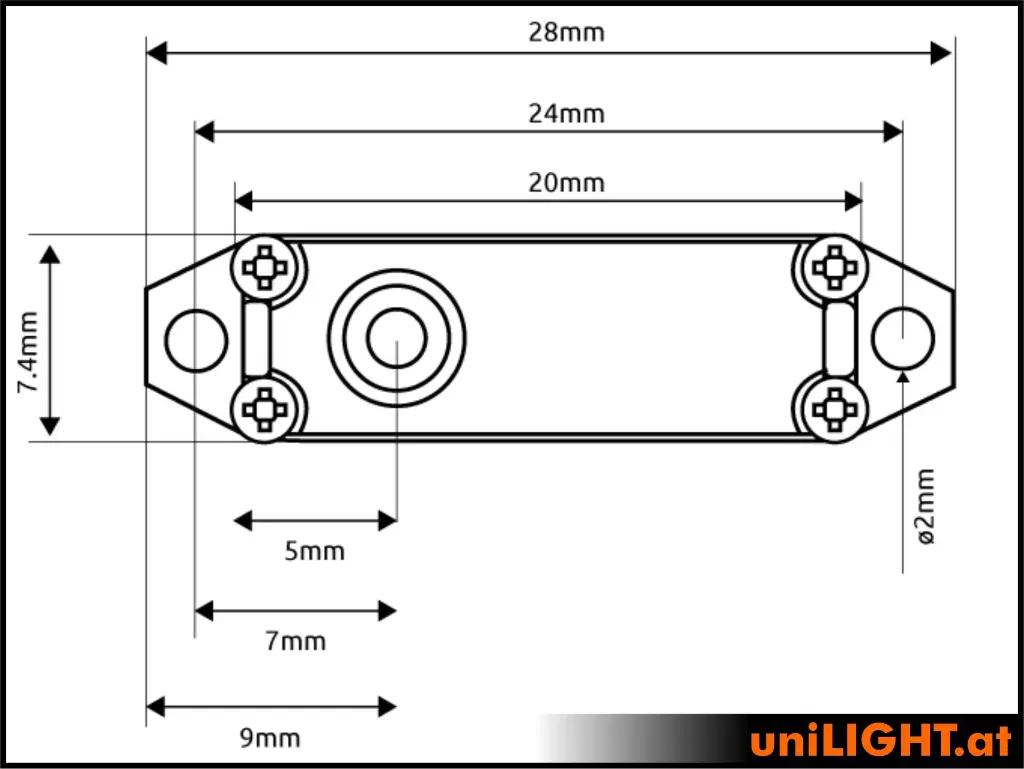

Width (mm): 7.4
Length (mm): 20
Height (mm): 18.7
Weight (g): 6.2
Great budget-friendly solution for model aircrafts, drones and other simple applications
| Stall Torque (8.4V): 1.8kg.cm |
| Stall Torque (6V): 1.5kg.cm |
| Blockiermoment (3.5V): 0.8kg.cm |
| Speed (8.4V): 0.07sec/60° |
| Speed (6V): 0.08s/60° |
| Geschwindigkeit(3.5V): 0.12sec/60° |
| Family: 7mm Micro |
| Weight: 6.2g |
| Gear: Steel |
| Body: Plastic |
| Ball Bearings: 2BB |
| Motor: Coreless |
| Softstart: Yes |
| Programmable: No |
| Axis: 15T/4mm |
| Width: 7.4mm |
| Length: 20mm |
| Height: 18.7mm |
Internal Reference:
CHA-DS06
